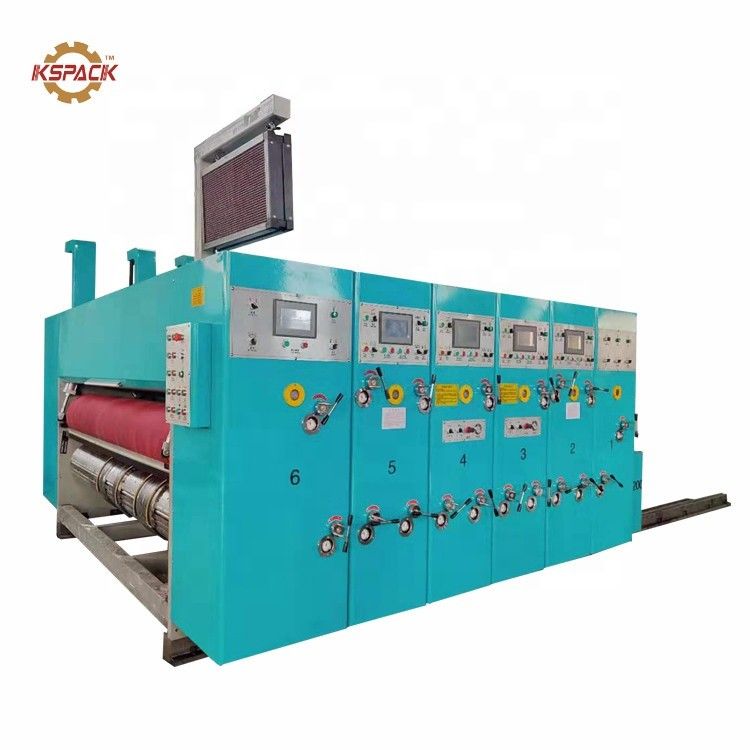

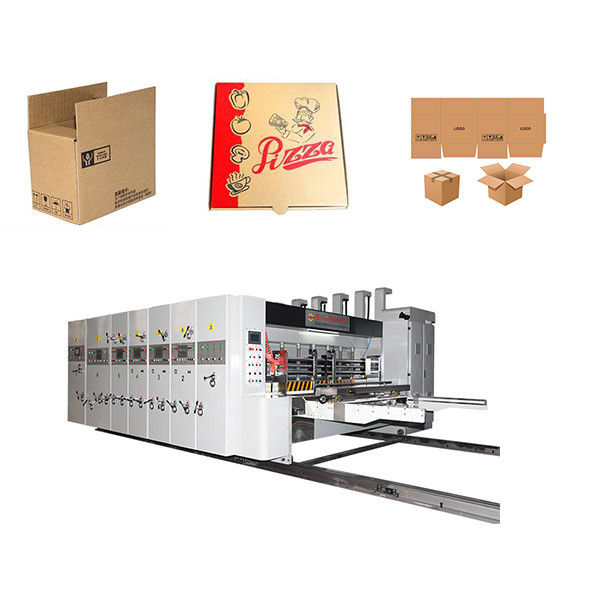

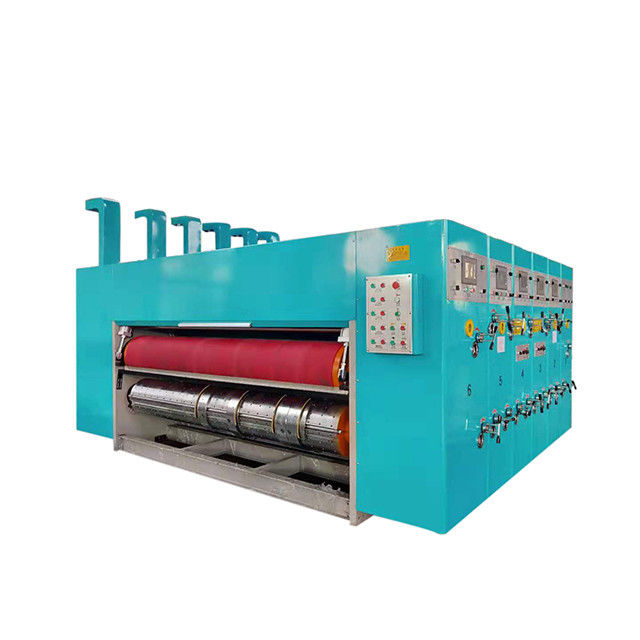

Máquina de impresión automática de cajas onduladas

GSYM¢408 ((1200) x 1800-2800 mm

Observación: de acuerdo con los requisitos del cliente, puede elegir 1-6 color, ranura

Cortador, agujeros de fijación todo es opcional

Parte de alimentación

[1] máquina de control eléctrico de la campana de alarma, aviso de sonido continuo, para garantizar la seguridad de los trabajadores.

[2] eje de accionamiento con embrague de fricción, para evitar el uso indebido y daños a la máquina.

[3] dispositivo de bloqueo neumático.

[4] El motor anfitrión inicia el dispositivo de protección. (La máquina no está bloqueada, el anfitrión no puede comenzar a funcionar)

2. Sistema de alimentación de tipo rodillo de punta

[1] aspirador auxiliar de alimentación de papel ventilador 7,5 kW, de acuerdo con las diferentes condiciones de flexión del cartón, ajuste del volumen de aire,

Para asegurar un suministro suave de papel, use el cepillo para quitar la superficie del cartón

El polvo, los trozos de papel y otros desechos mejoran la calidad de impresión.

[2]se encierra con un interruptor de control de la cadena, papel de parada de emergencia de control.

[3] El levantamiento y bajada de papel adoptan el cilindro de aire, la acción rápida, el esfuerzo.

El uso de Shandong "Komori" sistema de alimentación de rodillos de borde delantero, operación simple, alta precisión.

La velocidad de transmisión es más estable, adecuada para deformación, transmisión de cartón delgado, el efecto es obvio.

[5] deflector lateral, posición de la caja trasera mediante el ajuste eléctrico del tornillo; posición superior e inferior del deflector delantero sincronizada manualmente.

[6] Dispositivo de alimentación sin interrupción (según la necesidad de elegir alimentación continua o de hoja).

[7] Control PLC, interfaz hombre-máquina, almacenamiento de menús, corrección de la placa de impresión, velocidad de impresión, cantidad, tiempo y funcionamiento del departamento

3 Rodillo de alimentación

[1] hasta el rodillo utilizar el eje de goma suave, por lo que cuando se alimenta la tabla asegúrese de que no borken el diámetro de la tabla 132mm, usando el eje de goma, hacer el blanco correcto, mantener el papel de alimentación de vapor y preciso.

[2] El rodillo de alimentación inferior con diámetro de rodillo de relieve ¢ 175 mm, tubo de acero sin costuras, recubrimiento de cromo duro en relieve.

[3] rollo de alimentación de tipo deslizador cruzado dial dial ajustar manualmente el rango de ajuste de 0 ~ 12 mm. El ajuste no afecta el espacio entre engranajes, para garantizar la precisión de la transmisión.

[4] Dispositivo de autobloqueo de ajuste fino de espacio libre rápido de tipo manual.

Dispositivo de cero automático 4

[1] La sección de alimentación de papel, la sección de impresión y la parte con ranuras se restablecen automáticamente a cero.

[2]En general, el cartón utiliza un dispositivo de cero automático, intenta imprimir dos que se pueden ajustar a la posición correcta para reducir los residuos de cartón.

Departamento de Impresión

1. rollo de impresión (rollo de chapa)

[1] diámetro de ¢ 393,6 mm (con diámetro de ¢ 408 mm).

[2]Relación de superficie de acero de alta calidad, escala de referencia axial, cromado duro.

[3]para hacer la corrección de equilibrio, funcionamiento sin problemas, para adaptarse al funcionamiento a alta velocidad.

[4] placa de rodadura fija de grillete, con zanja de placa colgante, para adaptarse a la versión rápida de la instalación conveniente y rápida.

[5] versión completa de ranura colgante, para la versión colgante del artículo de 10 mm.

[6] carga y descarga de la placa de impresión, el mando eléctrico del interruptor de pie está en marcha atrás.

[7] traverso manual axial del rodillo de impresión, el movimiento máximo de 10 mm.

2. rollo de prensa

[1] diámetro de ¢ 155 mm.

[2] el uso de rectificación superficial de tuberías de acero sin costura de alta calidad, corrección de equilibrio dinámico, funcionamiento sin problemas, cromado duro

[3] dial de tipo deslizador de rodillo de presión para ajustar manualmente el rango de ajuste de 0 a 12 mm. El ajuste no afecta el espacio libre del engranaje para garantizar la precisión de la transmisión.

3 Alimentación de los rodillos superior e inferior

[1] en el rollo: diámetro ¢ 86 mm tubo de acero sin costuras, con tres anillos de alimentación de papel.

[2] el siguiente rollo: tubo de acero sin costuras de diámetro ¢ 155 mm, rectificado superficialmente, cromado duro

[3] el rollo de alimentación de tipo deslizador de diagrama de diagrama de diagrama ajusta manualmente el rango de ajuste de 0 ~ 12 mm. El ajuste no afecta a los dientes El espacio libre de la rueda, para garantizar la precisión de la transmisión.

4. sistema de tinta de rodillos de acero anilox con rodillos de goma

[1]Diámetro de ¢ 213,7 mm.

[2]molido de la superficie del acero, reticulado de represión, cromado duro.

[3] corrección de alza, funcionamiento sin problemas.

[4]el número de mallas es 180,200,220, 250 líneas / pulgada de selección. (( Opción de rodillo de cerámica 300 líneas / pulgada)

Cuando el papel de alimentación pr el rodillo de anilox se baja y se toca con la placa de impresión, detener el papel de alimentación

el rollo de anilox está arriba y la placa está separada)

[6] Rollo de anilox con embrague de cuña, tinta uniforme, fácil de limpiar.

[7] diámetro del rodillo de goma ¢ 186 mm. (opción del sistema de cuchillas médicas)

[8] la superficie de la tubería de acero envuelta con caucho resistente al desgaste, y hacer la corrección de equilibrio.

[9] el caucho en la rectificación alta especial, efecto de transferencia de tinta es bueno.el efecto de conversión es bueno, para extender la vida útil del rodillo de goma.

Mecanismo de ajuste de fase 5

[1]estructura del engranaje planetario.

[2]Fase de impresión mediante control por computadora PLC en el digital. (Run, stop puede ser ajustado), ajustar manualmente la posición horizontal, ajustar la distancia de 10 mm.

[3] en el proceso de impresión después de que la placa de impresión reinicie automáticamente el sistema.

6 circulación de la tinta

[1] Bomba de diafragma neumática, estabilidad de la tinta, fácil operación y mantenimiento.

[2] filtro de tinta, impurezas del filtro.

7 dispositivo de fijación de la fase de impresión

[1] Mecanismo de freno del cilindro.

[2] Cuando la máquina para separar o ajustar la fase, el mecanismo de freno para limitar la rotación de la máquina, para mantener la posición de la marcha original punto fijo.

[1]Construcción de eje único

[2]Slotter fase ajustable por control de computadora ajuste de 360 grados (se puede ajustar parada de ejecución), la máquina puede orden de stock, ajuste manual horizontal 20mm

[3]Diámetro del eje del cuchillo de la ranura hacia arriba 176 mm, diámetro del asiento del cuchillo 465 mm

[4]Diámetro del eje de rodadura de 110 mm, diámetro de la rueda de rodadura de 180 mm

[5]Diámetro del eje de los cuchillos de fondo 156,diámetro de los cuchillos 280 mm

[6]Los cuchillos y la rueda de pliegue control eléctrico de movimiento simultáneo (entrada del tamaño de la caja, ajuste automático)

[7]Los cuchillos de ranura de 7 mm utilizan material de acero aliado después del tratamiento térmico, molienda, cuchillos de modelo de dientes,

[8]Puede hacer la fijación de los orificios (opcional)

Partes de corte por matrices

(La pieza de fijación de ranura cuando el cliente elige la pieza de ranura no es necesario añadir, si no tiene la pieza de ranura, esta parte que es opcional)

Rollo de herramientas (rollo inferior)

[1] Diámetro exterior ¢360 mm(mm (sin cortador).

[2] rectificación de superficies de hierro fundido, cromado duro, corrección del equilibrio, aumento de la estabilidad de funcionamiento.

[3]El espacio entre los orificios de los tornillos está fijo, axial 100 mm; radial 18 partes iguales.

[4] espesor de la plantilla de madera: 16 mm (para el cartón de tres capas) 13 mm (para el cartón de cinco capas)

En el caso de los vehículos de motor de las categorías M1 y N2

[1] diámetro de ¢ 388,9 mm, con una cubierta de 405 mm

[2] tipo de almohadilla de cambio rápido, resistencia al desgaste, larga vida útil.

[3] rectificación de superficies de hierro fundido, cromado duro.

[4] corrección del equilibrio, aumento de la estabilidad operativa.

[5] espesor de la almohadilla de 9 m. ancho 250 mm. dispositivo de natación de tipo mecánico transversal de 40 mm. (velocidad de natación ajustable)

Mecanismo de molienda

[1] almohadillas eléctricas de rectificación, modificadas de forma rápida y eficiente.

[2] para mejorar la vida útil de la plataforma.
