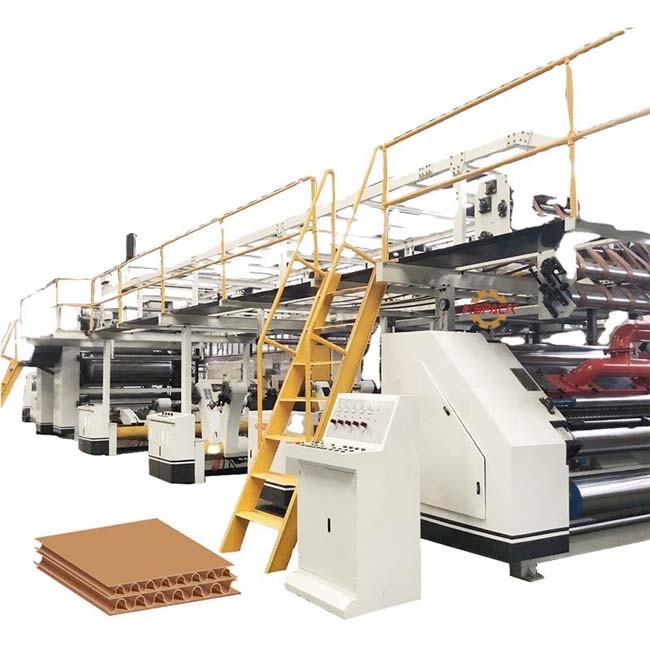

Capa de cartón corrugado de la cadena de producción de la estructura compacta 1 - 5
Cadena de producción de cartón corrugado descripción
La cadena de producción acanalada completa del cartón es componer del soporte de rollo de molino shaftless, tipo sin dedos solo facer
(tipo de la succión del vacío). el precalentador, puente doble, máquina del gluer, máquina del facer doble, cortó la máquina, la máquina del marcador de la cortadora, el apilador y el pegamento haciendo el sistema. Nuestra compañía para absorber tecnología avanzada de otros países, conseguimos retroactuamos de nuestros usuarios y en la base de nuestra experiencia más años para desarrollar la nueva producción. La característica de nuestra máquina; alta automatización, operation&maintenance fácil, eficacia alta, buena calidad del paperboarf, estructura compacta y aspecto agradable.
Máquina del solo Facer
1. adopte el estilo de la cubierta fijan la estructura por adsorción, partido con la devanadera de alta presión, partido de la devanadera con el quiter, control andelectrical centrated en la tabla de trabajo de la operación, distancia del aire con el lado principal del machineoperation de machine1.5 m.main tienen todo la cubierta.
2. el asiento de la máquina con el tablón todo el hierro del caso, el grueso del tablero de la pared 130m m, adopta solamente la caja de cambios, transmisión andgimbal.
3. rodillo acanalado adoptar 48 el crmo, acero de aleación, después de endurecer del laser.
Pulido superficial, corugated diámetro 280m m del rodillo, dureza superficial HRC60, oso principal de la parte del corrugatedroller, y rodillo de presión con temperatura alta del soporte.

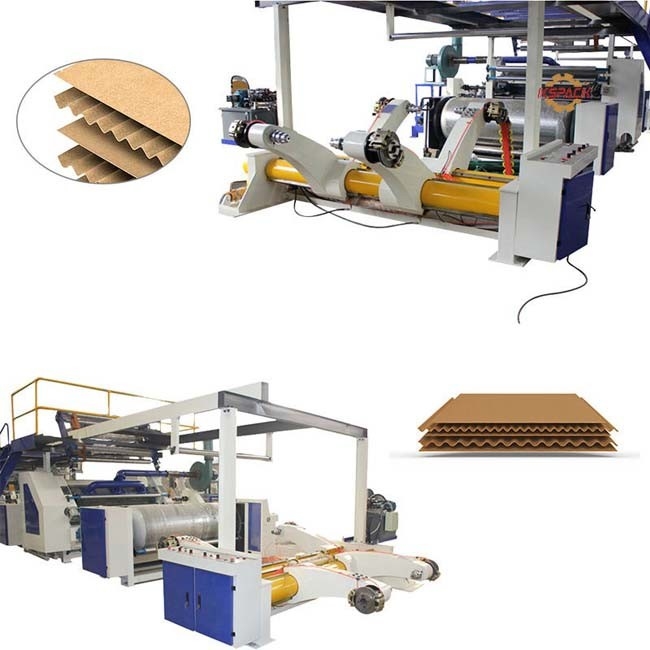

Soporte de rollo de molino hidráulico
La estructura simétrica puede instalar dos rollos de papel al mismo tiempo y cambiar continuamente el rollo del papel; Adopta el control motorizado que afianza con abrazadera, afloja, up-down, movimiento, contraposición, traducción. El equipo fue hecho del bastidor de HT200-wide
Adopta el frenado neumático.
Adopte la impulsión hidráulica para terminar la fijación con abrazadera de papel, aflojar, quitar para el medio, izquierda de la traducción y el rightand otros, la elevación del papel adopta la impulsión hidráulica. El freno ajustable adopta el sistema de frenos del punto multi.
Precalentador superior del papel (de la base)
De acuerdo con el recipiente del reactor estándar nacional de la categoría, y con el certificado del recipiente del reactor. La superficie del rollo después de la precisión que muele, moliendo fina y galjanoplastia que procesan, fricción del hardchromium de la superficie, durable. El ángulo ajustable eléctrico, ángulo puede girar en el rango de 360°, y ajusta el papel precalienta área.
Máquina doble del pegamento
El rajar fino del cuchillo
Supere el tipo convencional de polo, líneas de la presión de corte aparecen cuando el cutphenomenon derrumbado de la cartulina, tabla de cortar lisa, calidad ha mejorado perceptiblemente. La máquina entera puede quitar el reductor izquierdo y derecho, cicloide a ajustar. Cortador y fácil ajustar la línea de presión, el ± 0.5m m, dispositivo afilador automático, usted del error canachieve a hermanos de la sincronización, con los hermanos intermitentes y otras características. La máquina adopta cinco cuchillos ocho líneas, la cuchilla se hace del acero de aleación del tungsteno, la vida que usa es notless que 3 millones de metros de funcionamiento.
Entrega de papel de la hoja y transportador lateral
Adoptado en el décimosexto canal soldó con autógena. Ajuste eléctrico de la cartulina el tamaño del tablero de control outputpneumatic lateral, eléctricamente velocidad ajustable del transportador. Las hojas de la cartulina a los requisitos deseados del número o de la altura serán controladas por un switchout del pie de la cartulina. Compartimiento vertical usando transporte de transportador amplio de correa plana.
Sistema de la estación del pegamento
Proporcione el pegamento del almidón solo a la máquina acanalada del facer, del pegamento dos y algún otro gluingequipment. La máquina horizontal del pegamento puede mientras tanto hizo juego con pegamento del cuerpo principal y pegamento del portador, y la mezcla, pegamento grande. La fabricación de la solución adhesiva de los barriles del almacenamiento del sitio era utilizar los storagebarrels de goma del equipo de la bomba del pegamento, solución adhesiva para el equipo. Los barriles del almacenamiento, barriles plásticos con el dispositivo de mezcla, evitan la aglomeración de la precipitación de la solución del pegamento. Unidad de sistema con el buque del portador, el tanque principal, el tanque de almacenamiento, y enviar la bomba del pegamento, la bomba trasera del pegamento, el etc.
Soporte de rollo de molino shaftless hidráulico |
Fije |
3 |
Eje principal ¢242mm, brazo de eje de balancín resistente hiperbólico, diente-tipo papel que afianza la cabeza con abrazadera, freno de múltiples puntos, elevación hidráulica de la impulsión, |
Carretilla de papel |
fije |
6 |
|
El papel superior precalienta el cilindro |
Fije |
1 |
Rodillo ¢900mm, incluyendo certificado del recipiente del reactor. Ajuste eléctrico del ángulo del abrigo. El ángulo de embalaje puede ajustar calentado |
Cilindro prehear del papel de base |
Fije |
1 |
Rodillo ¢900mm, incluyendo certificado del recipiente del reactor. Ajuste eléctrico del ángulo del abrigo. El ángulo de embalaje puede ajustar calentado |
Tipo sin dedos solo facer |
Fije |
1 |
El rodillo principal acanalado es ¢320mm, y el material es acero de aleación 48CrMo. Tratamiento del carburo de tungsteno, tipo del módulo del rodillo de la teja |
Precalentador doble |
Fije |
1 |
Rodillo ¢900mm, incluyendo certificado del recipiente del reactor. Ajuste eléctrico del ángulo del abrigo. El ángulo de embalaje puede ajustar calentado |
máquina del pegamento |
fije |
1 |
El diámetro del rodillo del pegamento es 268m m. Cada capa es conducida por un motor independiente de la conversión de frecuencia, y el PLC ajusta |
Puente del transportador |
fije |
1 |
El haz principal es canal de 200m m de acero, y el motor independiente de la conversión de frecuencia conduce el papel que tira y que transporta, y |
Facer doble |
fije |
1 |
Capítulo canal estándar nacional de acero, placa caliente de 360 milímetros pedazos de 595 milímetros *14, estructura intensiva del diseño del rodillo. Elevación neumática, |
Máquina que raja y que arruga del cuchillo fino de elevación |
fije |
1 |
Cuchilla de la aleación del tungsteno, tipo del ocho-alambre del cinco-cuchillo, ajuste eléctrico del cuchillo, ajuste eléctrico del alambre. Travesía eléctrica. |
Cuchillo del espiral del ordenador |
fije |
1 |
Servocontrol lleno de la CA, freno del almacenamiento de energía, estructura espiral del cuchillo, impulsión inmersa en aceite del engranaje, pantalla táctil de 10,4 pulgadas. |
apilador de ángulo recto de la Tres-sección |
fije |
1 |
Conversión de frecuencia de tres fases que transporta, descarga de la cuenta automática y del amontonamiento, salida de alta resistencia importada de la correa, y |
Sistema de la estación del pegamento |
fije |
1 |
El cliente de la tubería se preparará solo. El pegamento que hace el dispositivo se compone de un tanque del portador, un tanque principal, un tanque de almacenamiento, |
Sistema de la fuente de aire |
fije |
1 |
Propia fuente del gas del cliente. |
Sistema del vapor |
fije |
1 |
Incluyendo componentes del vapor tales como válvulas, trampas, y metros de la tubería en el equipo, el cliente preparará la fuente de calor |
