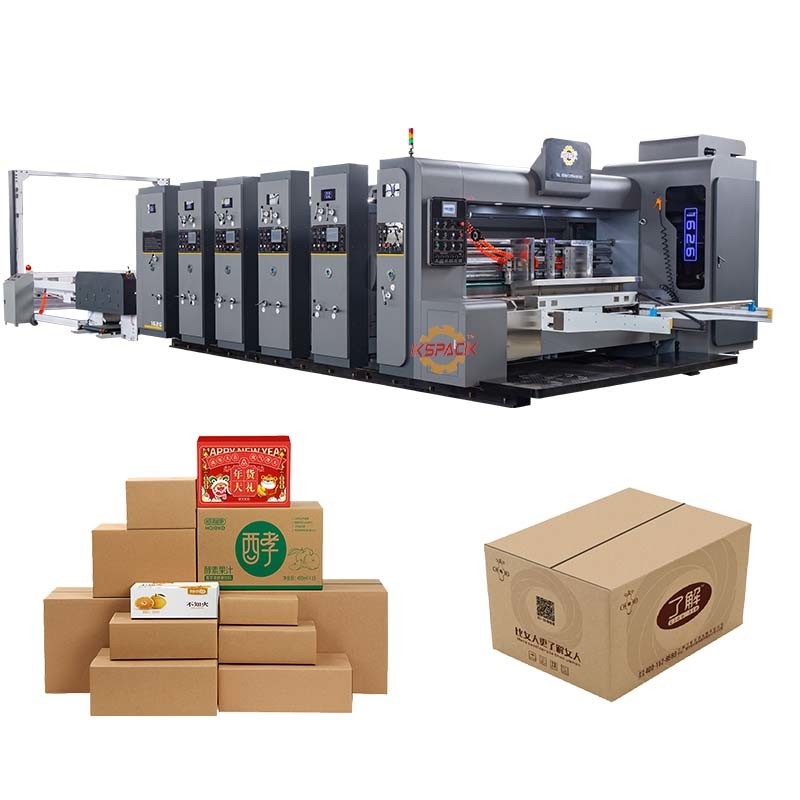

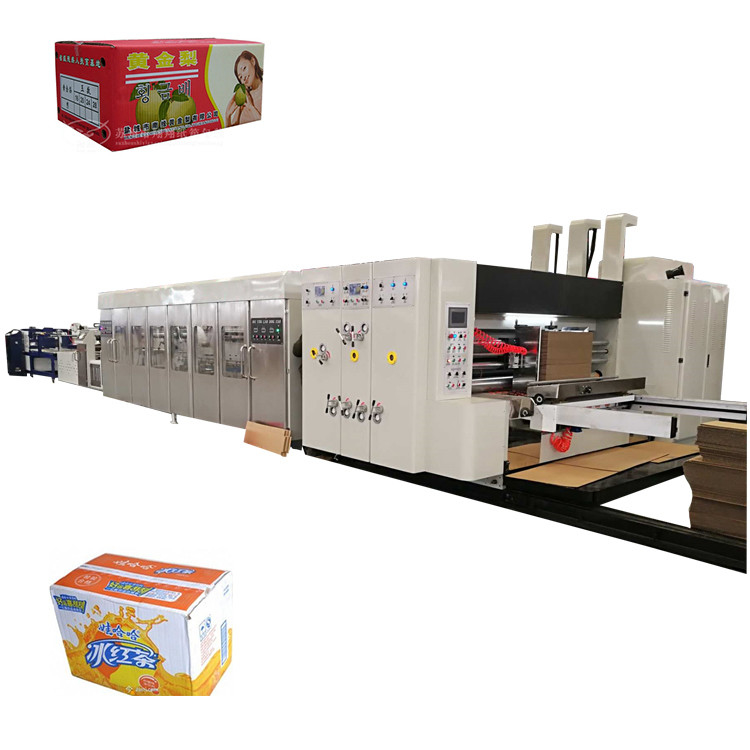

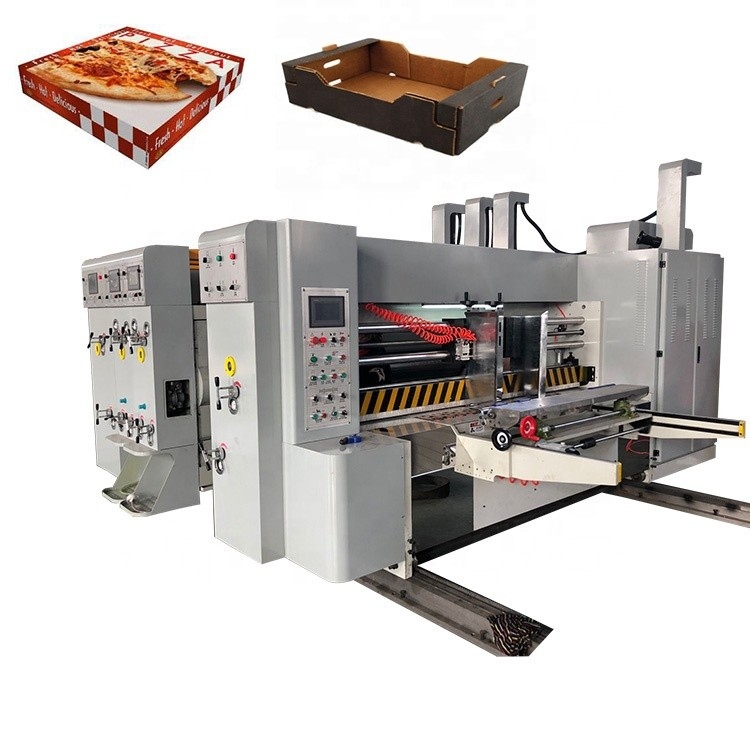

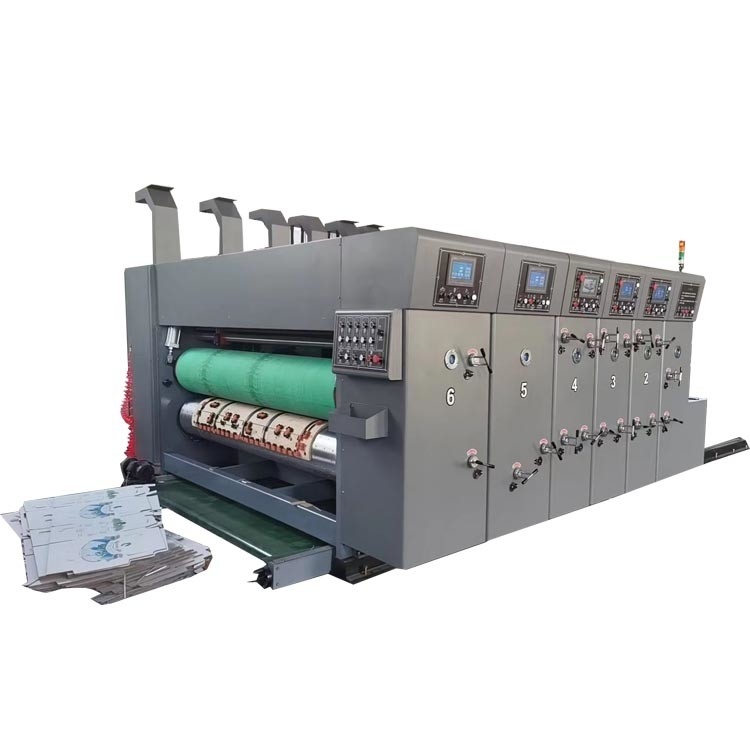

Máquina de corte a presión de caja corrugada de precisión para la producción a gran escala

Características principales de la máquina:

[1] máquina de control eléctrico de la campana de alarma, aviso de sonido continuo, para garantizar la seguridad de los trabajadores.

[2] eje de accionamiento con embrague de fricción, para evitar el uso indebido y daños a la máquina.

[3] dispositivo de bloqueo neumático.

[4] El motor anfitrión inicia el dispositivo de protección. (La máquina no está bloqueada, el anfitrión no puede comenzar a funcionar)

sistema de alimentación de tipo rodillo de punta

[1] ventilador de papel de alimentación auxiliar de succión 7.5KW, de acuerdo con las diferentes condiciones de flexión del cartón, ajuste del volumen de aire, para garantizar un suministro de papel sin problemas.Utilice el cepillo para eliminar la superficie de cartón., trozos de papel y otros desechos, mejoran la calidad de impresión.

[2] con ranura con un interruptor de control de la cadena, papel de parada de emergencia de control.

[3]El levantamiento de papel y hacia abajo adoptar el cilindro de aire,la acción rápidamente, el uso de esfuerzo de Shandong "Komori" sistema de alimentación de rodillos de borde delantero, simple

[3] operación, alta precisión. La cantidad de extensión se puede ajustar, materia prima fuerte adaptabilidad.

Transmisión de cartón, el efecto es obvio.

[ 5 ] deflector lateral, posición de la caja trasera por el ajuste eléctrico del tornillo; ajuste sincronizado manual de la posición superior e inferior del deflector delantero.

[6]Dispositivo de alimentación sin saltar (según la necesidad de elegir alimentación continua o de hoja).

[7]Control por PLC, interfaz hombre-máquina, almacenamiento de menús, placa de impresión

corrección, velocidad de impresión, cantidad, tiempo y funcionamiento del departamento

Rodillo de alimentación

[1] el rodillo de arriba utiliza el eje de goma suave, por lo que al alimentar la tabla asegúrese de que no se rompa el diámetro de la tabla 132mm, usando el eje de goma, hacer el equilibrio correcto, mantener el papel de alimentación humeante y preciso.

[2]El rodillo de alimentación inferior con diámetro del rodillo de relieve ¢ 155 mm, tubo de acero sin costuras, recubrimiento de cromo duro en relieve.

[3]Rollas de alimentación con diapasón de tipo deslizador, ajustar manualmente el

el rango de ajuste de 0 ~ 12 mm. El ajuste no afecta al espacio entre los engranajes, para garantizar la precisión de la transmisión.

[4]Dispositivo de autobloqueo de ajuste fino de espacio libre rápido de tipo manual.

[1]La sección de alimentación del papel, la sección de impresión y la parte con ranuras se restablecen automáticamente a cero.

[2] En general, el cartón utiliza un dispositivo de cero automático, trate de imprimir dos para que se ajuste a la posición correcta para reducir los residuos de cartón.

rollo de impresión (rollo de placa)

Ø [1]diámetro de ¢ 408 mm (con diámetro de ¢ 408 mm)

Ø rectificación de superficies de acero de alta calidad, referencia axial

Ø Escala, cromado duro.

Ø hacer la corrección del saldo, el buen funcionamiento,

Ø adaptarse a las operaciones de alta velocidad.

Ø [4]placa de rodillo fija con grillete, con zanja de placa colgante, para

Ø adaptarse a la versión rápida de la instalación

Ø rápido.

Ø [5]versión completa de ranura colgante, para la versión colgante de 10 mm

Ø del artículo.

Ø [6]placa de impresión de carga y descarga, interruptor de pie

Ø El control eléctrico es inverso.

Ø [7]transversal manual axial del rodillo de impresión, el máximo

Ø movimiento de 10 mm.

• [1]Diámetro de ¢ 155 mm.
• el uso de molienda superficial de tuberías de acero sin costura de alta calidad, corrección de equilibrio dinámico, funcionamiento sin problemas, cromado duro

Ø [3]diálogo de tipo deslizador de rodillo a presión

Ø ajustar manualmente el rango de ajuste de 0 a 12 mm.

Ø El ajuste no afecta al espacio libre del engranaje para garantizar

Ø precisión de la transmisión.

Alimenta la parte superior ymás bajorodillos

Ø [1]en el rollo: diámetro ¢ 86 mm del tubo de acero sin costuras,

Ø con tres anillos de alimentación de papel.

Ø [2] el siguiente rollo: diámetro ¢ 155 mm de tubo de acero sin costuras,

Ø rectificación de superficies, cromadas duras

Ø [3]Rollas de alimentación de tipo deslizador, ajustable manualmente

Ø el rango de ajuste de 0 ~ 12 mm.

Ø afectan a los dientes El espacio libre de las ruedas, para garantizar la precisión de la transmisión.

sistema de ensamblaje de tinta de rodillos de caucho de acero anilox

Ø [1]diámetro de ¢ 213,7 mm.

Ø [2]molido de superficies de acero, reticulado por represión, cromo duro

Ø el revestimiento.

Ø [3] corrección del equilibrio, funcionamiento sin problemas.

Ø [4]el número de mallas es 180,200,220250 líneas por pulgada de selección.

Ø Opción de rodillo cerámico de 300-500 líneas/pulgada

Ø [5]con el sistema de alimentación neumático de elevación automática.

Ø (Cuando el papel de alimentación el rodillo de anilox se baja y se toca con

Ø la placa de impresión, el papel de alimentación y el rollo de anilox están arriba y la placa está

Ø separados)

Ø [6]Roller de anilox con embrague de cuña, con tinta uniforme, fácil de

Ø tinta limpia.

Ø [7]Diámetro del rodillo de caucho ¢ 186 mm.opción de la cuchilla médica

Ø el sistema

Ø [8]superficie de tubería de acero envuelta en caucho resistente al desgaste, y

Ø hacer la corrección del saldo.

Ø [9] el efecto de transferencia de tinta en el caucho en la molienda especial de alta velocidad es

Ø buen. Dispositivo de autobloqueo de ajuste fino de salida rápida para garantizar

Ø La cantidad de tinta uniforme, el sistema de tinta uniforme, la conversión de la tinta uniforme y el sistema de tinta uniforme.

Ø el efecto es bueno, para extender la vida del rodillo de goma.

faseajusteMecanismo

Ø [1]estructura del engranaje planetario.

Ø fase de impresión mediante control por computadora de PLC en el digital. (Run, stop puede ajustarse), ajustar manualmente la posición horizontal, ajustar la distancia de 10 mm.

Ø [2]en el proceso de impresión después de la placa de impresión automática

Ø restablecer el sistema.
