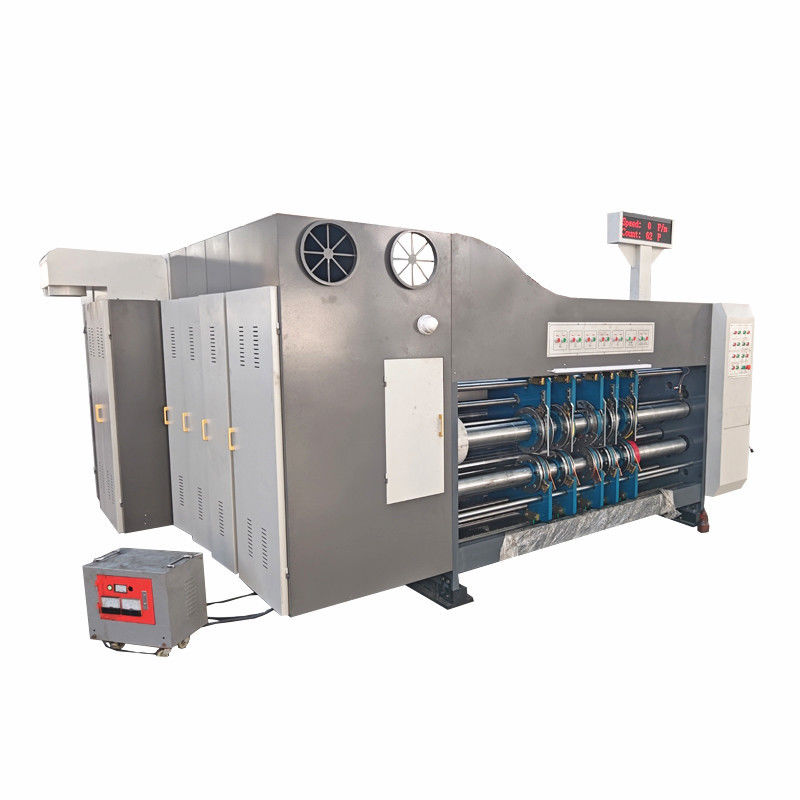

línea de producción automática de cajas de cartón de impresión flexo y cajas de cartón

línea de producción automática de cajas de cartón de impresión flexo y cajas de cartón

1.Unidad Slotter - sólo ingreso longitud anchura y altura, entonces la máquina se ajustará al mismo tiempo

1. Dispositivo de línea de presión • El diámetro del eje es de φ71 mm y la superficie está triturada.•Ajustamiento manual de la esfera de separación de la rueda de presión, el rango de ajuste es de 0 a 12 mm.

2Mecanismo de ajuste transversal del soporte de herramientas con ranuras

(1) el diámetro del eje es de φ124 mm, la superficie está triturada, cromada y el movimiento es estable.

(2) El ancho del cuchillo de ranura es de 5-7 mm.

(3) material de aleación de acero triturado térmicamente con cuchillo de trituración dentado, la dureza y la dureza son buenas.

(4) el material de acero aleado es tratado térmicamente y pulido, y el borde es afilado y la precisión es alta.

(5) Ajuste de la posición transversal del rodillo a presión y del asiento de corte con ranuras y ajuste manual de la articulación mecánica.

(6)Se añaden dos ejes de papel de alimentación en el centro de la línea de ranura y prensado para garantizar la precisión de alineación de la ranura y el pequeño cartón, lo que evita en gran medida el desperdicio de papel..

3. Máquina de ajuste de fase con ranura

(1)Construcción de engranajes planetarios.

(2) ajuste eléctrico digital 360 de fase en ranuras (el funcionamiento y la parada pueden ajustarse).

4Mecanismo de ajuste de la altura de la caja

(1)Construcción de engranajes planetarios.

(2) Ajuste digital eléctrico de un solo polo.

(3) Tamaño de la ranura del cartón: La cabeza de corte es opuesta y dos positivos, 130mmx40mmx50mm

2. sistema de alimentación de rodillos de vanguardia

(1) alimentación de papel auxiliar de succión, - de acuerdo con las diferentes condiciones de flexión del cartón, el volumen de aire se puede ajustar para garantizar una alimentación de papel suave.

(2) El papel se levanta y el papel es impulsado por el cilindro, lo cual es rápido y ahorra mano de obra.

(3) Adopta el sistema de alimentación de rodillos de punta.

(4) la posición del deflector lateral y la posición del deflector trasero se ajustan eléctricamente; la apertura del deflector delantero se ajusta manualmente.

(5) Dispositivo de alimentación de hojas separado (se puede seleccionar la alimentación continua o de hojas según sea necesario).

(6), contador de alimentación de papel, fija y muestra la cantidad de producción.

3Dispositivo de eliminación de polvo (opcional)

(1) El dispositivo de eliminación de polvo del cepillo de papel puede eliminar las impurezas de la superficie de impresión del cartón en gran cantidad y mejorar la calidad de impresión.

4. rodillos de papel de alimentación

(1) El diámetro exterior del rodillo superior es φ100 mm.

(2) Acero sin costuras de alta calidad, revestido con caucho resistente al desgaste y corrección de equilibrio.

(3) el rodillo inferior φ124 mm en relieve cromado duro, y corrección del equilibrio.

(4) la esfera de salida del rodillo de alimentación de papel se ajusta manualmente, el rango de ajuste es de 0 a 12 mm.

(5) Dispositivo de cero automático (5) La unidad de alimentación de papel, la unidad de impresión y la unidad de ranuras se restablecen eléctricamente a cero. (6)las huellas de ensayo dos se pueden ajustar a la posición correctaControl del host; la imagen del motor representa el estado del interruptor del motor principal, la velocidad actual se muestra arriba, La velocidad fija es la velocidad establecida.Cuando el anfitrión se detieneLa máquina se ejecuta de acuerdo con la velocidad establecida. Hay dos tipos de [modo de alimentación] [continua], haga clic para enviar el modo de papel para la conversión, control de conteo;para el recuento de papel de producción, conteo real = ajuste de alarma después de la cantidad Control de deflector; ajuste manual izquierda y derecha, arriba y abajo

5Procedimiento de fabricación de cajas

6.Película de la parte de la ranura
