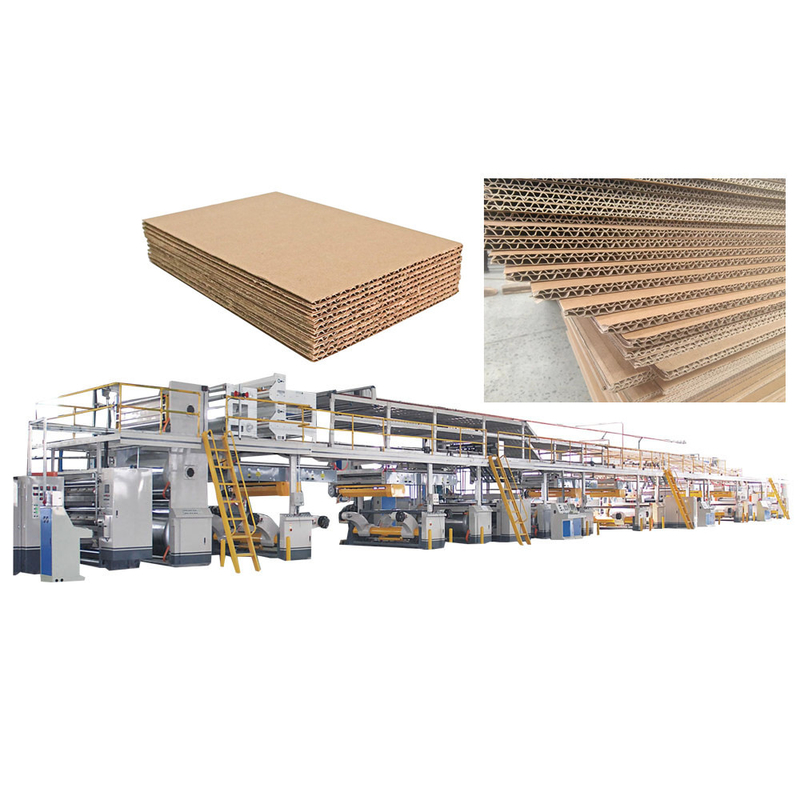

Fully Automatic 3 5 7 Ply Corrugated Cardboard Paperboard Production Line Automatic 5ply Corrugated Carton Box Making Plant

Línea de producción de cartón de cartón corrugado de 3 5 7 plies de cartón corrugado automática de 5 capas de cartón corrugado

Productos - Cadena de producción de cartón corrugado
  • Nombre de la máquina
    Planta de fabricación de cajas de cartón corrugado de 5 capas
  • Ancho de la línea
    1600 mm, 1800 mm, 2000 mm, 2200 mm y 2500 mm
  • Producto terminado
    Papel ondulado de 3 capas, 5 capas y 7 capas
  • El espacio necesitó
    200 metros por minuto
  • Velocidad de la máquina
    180 piezas por minuto
  • Muterrail en bruto utilizado
    rollo del papel del arte
  • Voltaje de la máquina
    Se aplican las siguientes condiciones:
  • Tipo de soporte para rodillos de molino
    De alta resistencia a presión
  • Experiencia de la producción
    15 años
  • Tipo de operación de la máquina
    Completamente automáticamente
  • Lugar de origen
    China.
  • Nombre de la marca
    KS Pack
  • Certificación
    CE ISO SGS
  • Número de modelo
    Las demás:
  • Cantidad de orden mínima
    1 juego
  • Precio
    negotiable
  • Tiempo de entrega
    25-30 días hábiles
  • Condiciones de pago
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacidad de la fuente
    30 juegos por mes

Línea de producción de cartón de cartón corrugado de 3 5 7 plies de cartón corrugado automática de 5 capas de cartón corrugado

  • Fully Automatic 3 5 7 Ply Corrugated Cardboard Paperboard Production Line Automatic 5ply Corrugated Carton Box Making Plant
  • Fully Automatic 3 5 7 Ply Corrugated Cardboard Paperboard Production Line Automatic 5ply Corrugated Carton Box Making Plant
  • Fully Automatic 3 5 7 Ply Corrugated Cardboard Paperboard Production Line Automatic 5ply Corrugated Carton Box Making Plant
Obtener precio Contactar ahora

Línea de producción de cartón de cartón corrugado de 3 5 7 plies de cartón corrugado automática de 5 capas de cartón corrugado


1.Construcción de la máquina

Soportes para rodillos de molino hidráulico
1) El soporte para rodillos del molino para cargar el rollo de papel artesanal
2) Rango de papel de sujeción: máximo 2200 mm mínimo 700 mm Diámetro del papel de sujeción: máximo ¢1500 mm mínimo ¢350 mm 3) Diámetro del husillo del papel: ¢242 mm Presión de trabajo de la fuente de aire (Mpa): 0,4- 0,8 mpa

Precalentador
1)Ancho de trabajo: 2200 mm
2) diámetro del rodillo de precalentamiento: ¢900mm envolvimiento Ángulo de ajuste: 360° envolvimiento giratorio Diámetro del eje del ángulo: ¢110mm×2 3) temperatura del vapor: 150-180°C Presión del vapor: 0,8-1,3mpa 4) potencia del motor:Sistema de trabajo de corta duración (S2) de 370 W

Una sola máquina de hacer.
1)Roller principal de cartón ondulado: ¢380 mm (según el tipo de cartón ondulado y diferente), rollo de presión ¢384 mm, rollo de precalentamiento ¢400 mm. 2) El rollo ondulado se trata rociando carburo de tungsteno.


transporte de carga pesada sobre el puente

1)El esqueleto principal de esta pieza está hecho de acero de canal, acero I, acero de ángulo, etc.

2) Ambos lados están equipados con barandillas de seguridad y un pedal de seguridad, la superficie de operación está equipada con escalera mecánica de seguridad, para garantizar la seguridad del personal y una operación fácil.


Máquina de doble lado


El marco está hecho de acero de canal de 360 mm gb, placas calientes cromadas de 600 mm * 16 y 10 grupos de placas de contacto.visualización de la temperatura, motor de conversión de frecuencia.


Máquina de incrustación longitudinal con cuchillo delgado

Cuchillo de control de servomotor sincrónico fila, fila. Reinicio automático. Tamaño preciso. Tiempo de cambio de orden de 3-8 segundos. Se pueden usar dos máquinas para cambiar el orden inmediatamente sin ralentizar.Almacenar 999 grupos de pedidos para realizar el cambio automático o manual sin apagado.

2Breve introducción

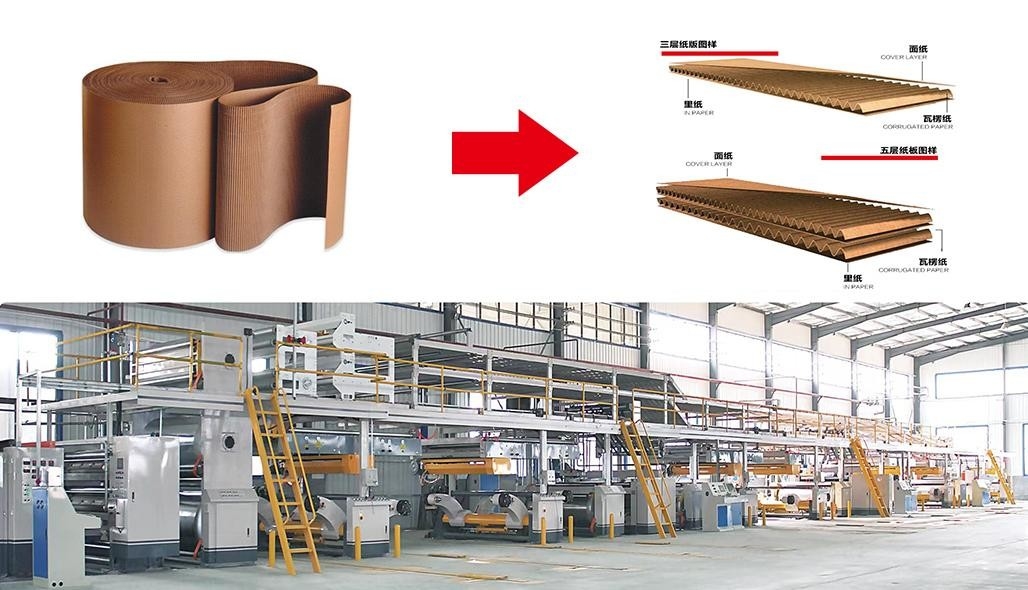

La materia prima es papel artesanal, el producto terminado es cartón ondulado de 3 capas 5 capas 7.

La línea de producción de cartón ondulado de 7 capas puede hacer 7 capas, 5 capas y 3 capas.
La línea de producción de cartón corrugado de 5 capas puede hacer 5 capas y 3 capas
3La línea de producción de cartón corrugado de capa puede hacer 3 capas
Tamaño podemos hacer 1400mm, 1600mm, 1800mm, 2000mm, 2200mm, 2500mm, díganos la velocidad que desea, entonces podemos recomendarle la línea de producción adecuada en consecuencia

La línea de producción de cartón corrugado, también conocida como línea corrugada, es un equipo de producción clave para los fabricantes de cajas corrugadas.Se utiliza principalmente para transformar el papel base en cartón onduladoLa línea de producción de cartón corrugado consta de equipos de extremo húmedo y equipos de extremo seco, así como partes importantes como el sistema de gestión de producción.

La línea de producción completa de cartón corrugado está compuesta por un soporte de rodillo de molino sin eje, tipo sin dedos de papel único
(tipo de aspiración al vacío). precalentador, doble puente, máquina de pegamento, máquina de doble hacer, máquina de corte, máquina de corte, sistema de preparación de pegamento.Nuestra empresa absorbe tecnología avanzada de otros países, obtenemos comentarios de nuestros usuarios y sobre la base de nuestra experiencia de más años para desarrollar la nueva producción.,buena calidad de papel de peluche, estructura compacta y aspecto agradable

Principio de trabajoEl principio de trabajo de la línea de producción de cartón corrugado es precalentar el papel base del rollo, presionar la corrugada, el pegamento, la unión y la forma, separar el papel y presionar la línea,lo cortan en cartón estándarEl proceso específico incluye: El papel base se envía a la línea de producción a través del soporte de papel y el empalme automático de papel,y es precalentado por el preajustador de precalentamientoEl papel entra en la máquina ondulada de un solo lado y es presionado por el rodillo ondulado para formar una forma ondulada.La máquina de recubrimiento de pegamento aplica uniformemente pegamento entre el papel corrugado y el papel de caraEl cartón ondulado procesado por el equipo de extremo húmedo se envía al equipo de extremo seco para su corte.el pliegue, el corte transversal y el apilamiento.


3. Parte suministrada por el cliente


Parte suministrada por el cliente
1, sistema de calefacción por vapor: se recomienda con una caldera de vapor de 4000Kg/Hr un conjunto de presión para una tubería de vapor de 1,25mpa.
2Compresor de aire, tubo de aire, tubo de transporte de pegamento.
3La fuente de alimentación y el alambre están conectados al gabinete de operación y a las tuberías.
4, fuentes de agua, tuberías, cubos, etc.
5, agua, electricidad, gas, instalaciones de aviones, ingeniería civil.
6, papel de ensayo, almidón de maíz (patata), soda cáustica industrial, bórax y otros materiales.
7, aceite de equipo, aceite lubricante, aceite hidráulico, grasa.
8Alimentos y alojamiento para el personal de instalación y puesta en marcha y proveer a los trabajadores de instalación para que cooperen con la instalación.
