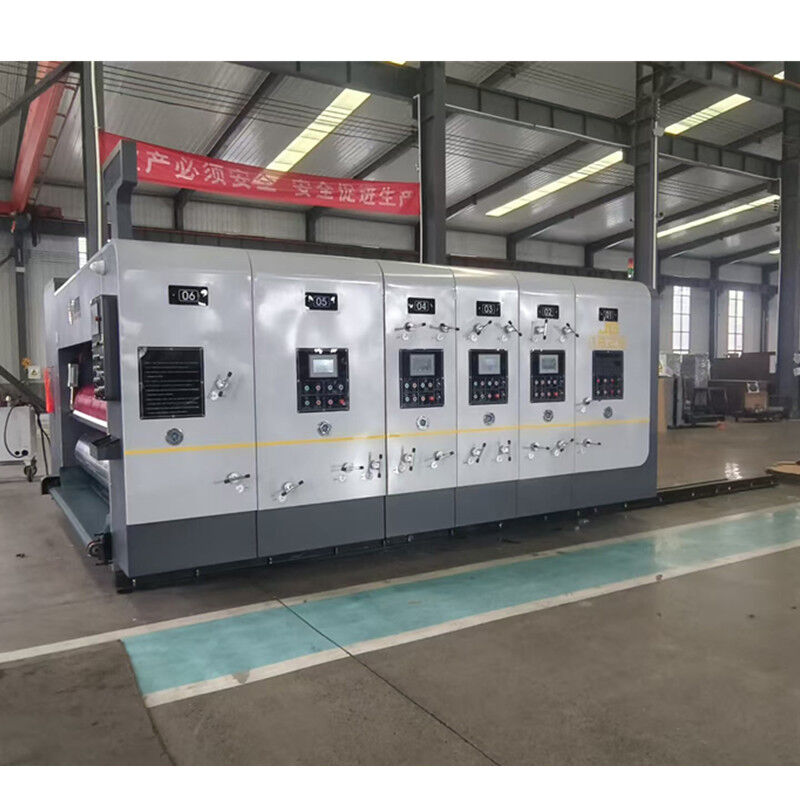

Máquina de impresión de caja corrugada con control PLC 4 Color Flexo Impresión Die Cutter Slotter para la producción de varios tamaños de tablero

1.Rollas de impresión

[1] diámetro de ¢ 523 mm (con diámetro de ¢ 536 mm).

Las demás:rectificación de la superficie de acero de alta calidad, escala de referencia axial, cromado duro.

Las demás:para hacer la corrección de equilibrio, funcionamiento sin problemas, para adaptarse a la operación de alta velocidad.

[4] placa de rodadura fija de grillete, con zanja de placa colgante, para adaptarse a la versión rápida de la instalación conveniente y rápida.

[5] versión completa de ranura colgante, para la versión colgante del artículo de 10 mm.

[6] carga y descarga de la placa de impresión, el mando eléctrico del interruptor de pie está en marcha atrás.

[7] traverso manual axial del rodillo de impresión, el movimiento máximo de 10 mm.

2.rollo de prensa de impresión

[1] diámetro de ¢ 155 mm.

Las demás:el uso de molienda superficial de tuberías de acero sin costura de alta calidad, corrección de equilibrio dinámico, funcionamiento sin problemas, cromado duro

[3] dial de tipo deslizador de rodillo de presión de impresión para ajustar manualmente el rango de ajuste de 0 a 12 mm. El ajuste no afecta el espacio libre del engranaje para garantizar la precisión de la transmisión.

3. Alimentación de los rodillos superiores e inferiores

[1] en el rollo: diámetro ¢ 86 mm tubo de acero sin costuras, con tres anillos de alimentación de papel.

[2] el siguiente rollo: diámetro ¢ 155 mm tubo de acero sin costuras, rectificado en superficie, cromado duro

[3] el rollo de alimentación de tipo deslizador de diales cruzados ajusta manualmente el rango de ajuste de 0 ~ 12 mm. El ajuste no afecta a los dientesLa distancia entre las ruedas, para garantizar la precisión de la transmisión.

• sistema de ensamblaje de tinta de rodillos de caucho de acero anilox

[1] diámetro de 176 mm.

[2]molido de la superficie del acero, reticulado de represión, cromado duro.

[3] corrección de alza, funcionamiento sin problemas.

El número de mallas es de 200-280 líneas / pulgada de selección.

Cuando el papel de alimentación pr el rodillo de anilox se baja y se toca con la placa de impresión, detener el papel de alimentación

el rollo de anilox está arriba y la placa está separada)

[6] Rollo de anilox con embrague de cuña, tinta uniforme, fácil de limpiar.

[7] diámetro del rodillo de goma ¢ 153,6 mm.opción el sistema de cuchillas del médico

[8] la superficie de la tubería de acero envuelta con caucho resistente al desgaste, y hacer la corrección de equilibrio.

[9] el caucho en la rectificación alta especial, efecto de transferencia de tinta es bueno.el efecto de conversión es bueno, para extender la vida útil del rodillo de goma.

5Mecanismo de ajuste de fase

[1] estructura del engranaje planetario.

[2] fase de impresión mediante control por computadora PLC importar el digital. (Run, stop puede ser ajustado), ajustar manualmente la posición horizontal, ajustar la distancia de 10 mm.

[3] en el proceso de impresión después de que la placa de impresión reinicie automáticamente el sistema.

[1] Bomba de diafragma neumática, estabilidad de la tinta, fácil operación y mantenimiento.

[2] filtro de tinta, impurezas del filtro.

[1] Mecanismo de freno del cilindro.

[2] Cuando la máquina para separar o ajustar la fase, el mecanismo de freno para limitar la rotación de la máquina, para mantener la posición de la marcha original punto fijo.
